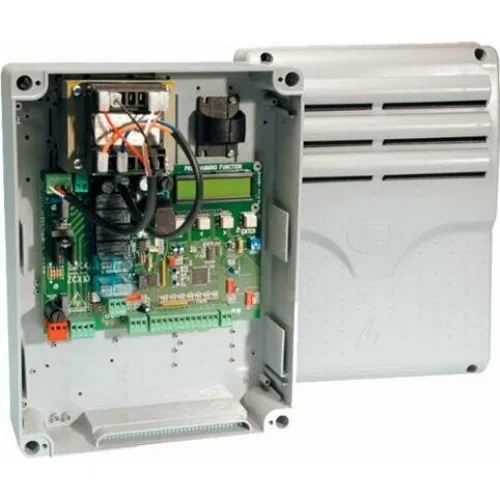

Блок управления с расширенным набором функций CAME 002ZL180 (КАМЕ)

Блок управления ZL180 предназначен для автоматизации двустворчатых распашных ворот и обеспечивает управление приводами в составе автоматики CAME. Модель рассчитана на работу с электропитанием привода 24 В и рассчитана на подключение двух приводов, что позволяет организовать полноценный цикл открытия и закрывания воротных створок. В конструкции предусмотрены светодиодные индикаторы состояния автоматической системы, а также функции, помогающие корректно отрабатывать режимы работы и взаимодействие устройств безопасности.

Устройство поддерживает интеграцию аварийного электропитания, что актуально для объектов, где требуется сохранить работоспособность автоматики при кратковременных отключениях сетевого напряжения. Также предусмотрена возможность подключения электромеханического замка для створок, открывающихся внутрь, а для расширения системы используется второй радиоканал для подключения дополнительных устройств управления.

Основные электрические параметры блока управления ZL180 связаны с питанием и мощностью подключаемых приводов. Предусмотрено напряжение электропитания привода 24 В, при этом максимальная мощность привода (приводов) составляет 300 Вт. Для работы с сетью используется напряжение электропитания 230 В (50 Гц). Класс защиты соответствует IP 54, что обеспечивает устойчивость к пыли и брызгам при эксплуатации в условиях, характерных для наружного монтажа.

• Напряжение электропитания привода: 24 В.
• Напряжение электропитания (50 Гц): 230 В.
• Количество подключаемых приводов: 2.
• Макс. мощность привода / приводов: 300 Вт.
• Макс. мощность аксессуаров 24 В: 34 Вт.
• Класс защиты: IP 54.
• Диапазон рабочих температур: от -20 до +55 °C.
• Совместимость с CAME Connect: только управление.
• Функция ЭНКОДЕР: нет.

Рабочие параметры также включают ограничения по напряжению питания приводов и суммарной мощности приводов. В пределах указанных значений блок управления обеспечивает корректное функционирование автоматики для распашных ворот.

Блок управления ZL180 рассчитан на использование в составе автоматики для распашных ворот с двустворчатой конструкцией. Устройство подходит для систем, где требуется автоматическое закрывание по заданному времени, поддержка режима калитки за счет частичного открывания створки, а также корректная работа замедления движения перед остановкой в крайних положениях. Функции самодиагностики устройств безопасности помогают контролировать исправность элементов, влияющих на безопасность движения створок.

• Автоматизация двустворчатых распашных ворот.
• Настройка задержки второй створки при закрывании.
• Реализация режимов автоматического закрывания и калитки.
• Системы с подключением замка для створок, открывающихся внутрь.
• Объекты, где используется подключение аварийного электропитания.
• Проекты с интеграцией дополнительных устройств по радиоканалу.
