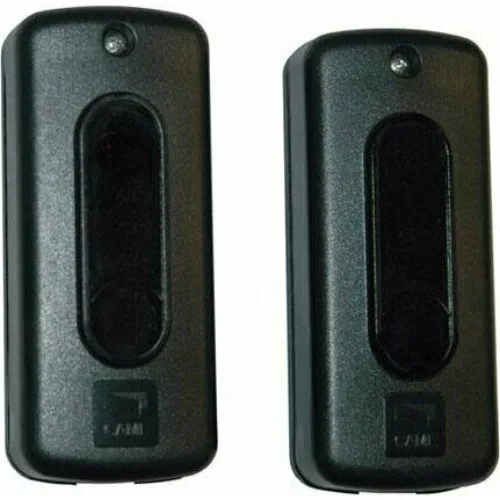

Фотоэлементы / передатчик, приемник / накладные CAME DIR10 001DIR10 (КАМЕ)

Комплект накладных фотоэлементов предназначен для организации безопасного распознавания движения в автоматических системах. Модель DIR10 применяется как пара «передатчик–приемник» и обеспечивает работу в условиях наружной установки. Питание осуществляется в диапазоне 12–24 В, что удобно для интеграции в действующие схемы управления. Наличие защиты IP54 позволяет использовать оборудование при эксплуатации на улице и при воздействии окружающей среды.

Конструкция рассчитана на эксплуатацию при температуре от -20 до +55 °C. При установке важно соблюдать требования по размещению компонентов пары, чтобы исключить помехи между несколькими комплектами на одном объекте. Пара фотоэлементов рассчитана на максимальную дальность действия до 10 м.

DIR10 выполняет функцию фотоохранного элемента в автоматике: передает сигнал от передатчика к приемнику, а при изменении условий обнаружения формирует состояние, используемое системой управления. Пара работает в конфигурации с накладным монтажом и питается от сети управления 12–24 В.

• Работа пары «передатчик–приемник» для обеспечения безопасности движения.
• Макс. дальность действия до 10 м для надежного контроля зоны.
• Питание 12–24 В для совместимости с типовыми системами автоматики.
• Степень защиты IP54 для эксплуатации на улице.
• Контакт NO (нормально открытый) отсутствует, что важно учитывать при подключении.

• Класс защиты (IP): 54.
• Диапазон рабочих температур (°C): -20 ÷ +55.
• Напряжение электропитания (В): 12–24.
• Макс. дальность действия (м): 10.
• Наличие NO (нормально открытого) контакта: НЕТ.
• Потребляемый ток (мА): 60 (при 24 В).
• Макс. нагрузка контактов при 24 В (А): 0,5.
• Вес изделия: 0,16 кг.

Оборудование рассчитано на устойчивую работу в типовых режимах эксплуатации наружных автоматических систем и ориентировано на применение в составе охранных/безопасностных контуров управления.

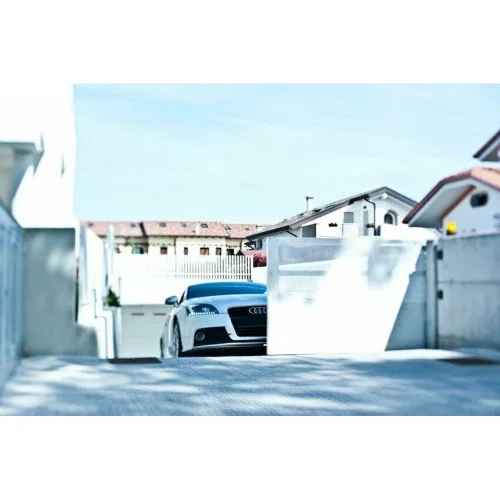

Комплект DIR10 предназначен для использования в автоматических системах с контролем зоны действия на объекте. Он применяется там, где требуется организовать безопасное обнаружение в зоне движения ворот или иных автоматизированных проемов, в том числе при наружной эксплуатации.

• Для контроля зоны действия автоматической системы с использованием фотоэлементов.
• Для наружной установки при соблюдении требований по электрическому подключению и монтажу.
• При установке двух или более комплектов фотоэлементов рекомендуется чередовать положение приемника (RX) и передатчика (TX), чтобы избежать наложения сигналов.
